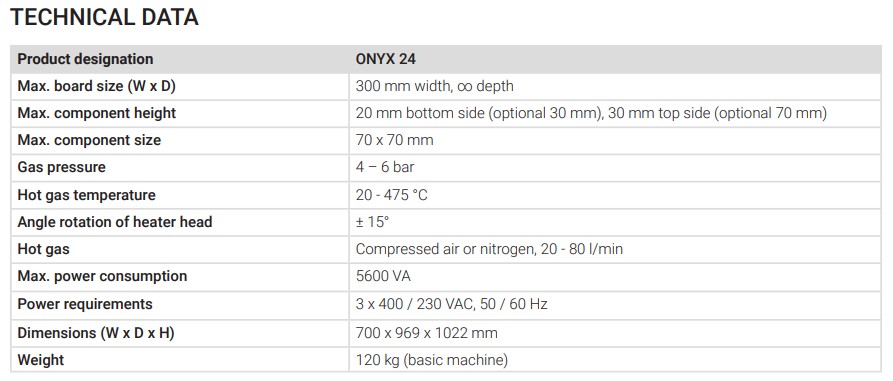

  • TECHNICAL DATA
    TECHNICAL DATA
  • DIMENSION
    DIMENSION
ONYX 24 SMT 返修工作站

需要產品報價?

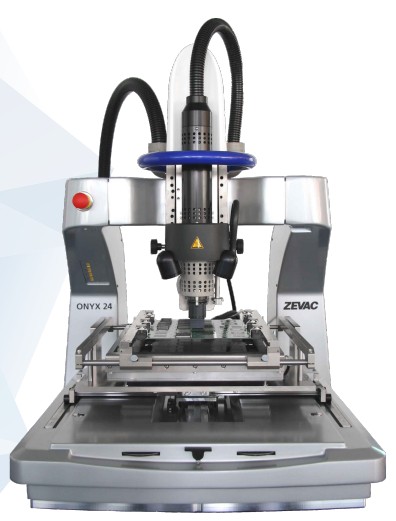

ONYX 24 SMT 返修工作站



ONYX 24 用於處理尺寸達 300 x 400 mm 的電路板。由於整合了視覺系統,元件的精確定位得以確保。其多功能熱氣焊頭可用於焊接元件、移除元件,以及執行區域清潔作業(包含非接觸式殘餘錫料移除)。此外,也提供多種獨特選配功能,可支援其他額外製程需求。





主要特點



  • 2000 瓦多功能熱氣焊頭:可進行元件焊接、移除、區域清潔(非接觸式殘餘錫料去除),也可依客戶需求客製化應用

  •

  • 四軸馬達驅動,具備閉迴路運動控制系統

  •

  • 整合手輪,方便快速且精準地定位熱氣焊頭

  •

  • 自動化製程控制

  •

  • 最多可接八組熱電偶,用於控制製程溫度

  •

  • 可處理最大寬度 300 mm 的電路板,長度不受限制(開放式結構設計)

  •

  • 載板夾具可支撐不規則形狀的組件,無需特殊治具

  •

  • 底部預熱器功率達 3500 瓦,尺寸為 300 x 300 mm,並具整合式冷卻功能

  •

  • Z 軸具閉迴路力量控制功能,可自動執行拾取、助焊、放置與移除作業,保護敏感元件

  •

  • 閉迴路氣流控制,流量範圍 8 至 80 公升/分鐘

  •

  • 多視野(MFOV)系統可觀察最大尺寸為 75 x 75 mm 的元件,並可極佳地調整影像對比

  •

  • 半自動非接觸式區域清潔功能,透過馬達驅動 Z 軸去除殘餘錫料



Zevac Products Onyx 25



表面黏著電路板(SMD)維修



憑藉 <10 μm 的高定位精度整合的力量感測四軸馬達驅動控制,ONYX 24 能夠保證維修作業與多項應用均具備可重複性與最高品質。由於其開放式結構設計,待處理電路板的長度不受限制



ONYX 24 採用開放式架構設計,並搭配具備多種閉迴路控制參數的應用軟體 VisualMachines™,無論是簡單的實驗室應用,或是極其複雜且具高度重複性的生產流程,都能實現極高精度。



此外,ONYX 24 可直接使用 Zevac DRS 系列選擇性焊接機的標準氣體噴嘴,無需修改;對於所有 SMD 電子元件及客製化元件,都能輕鬆處理。



應用範圍



維修
可精確地重新定位錯位元件,並可靠地更換故障元件。



打樣(Prototyping)
可半自動地組裝與焊接小尺寸電路板上的元件,並支援重複使用高價元件。



後段補件(Post-assembly)
可在原本未裝配的元件位置後續補件與焊接,也可補裝無法由原有生產設備處理的個別元件。



小量組裝(Assembly)
當電路板僅需少量元件組裝時,ONYX 24 是一個可靠的半自動化解決方案。



元件兼容性(Components)

Zevac 的標準氣體噴嘴可直接應用於 ONYX 24,無需修改。所有電子 SMD 元件與客戶專屬元件皆可輕鬆處理。
