ONYX 25 SMT 返修工作站
ZEVAC 返修工作站

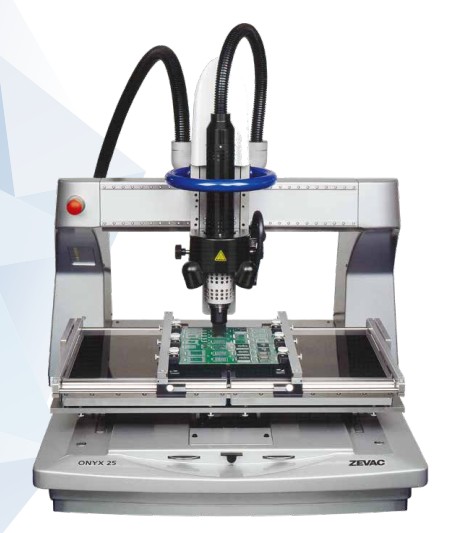

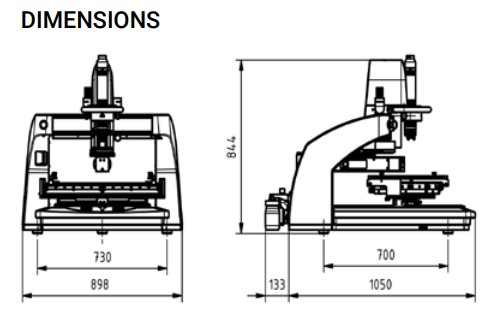

ONYX 25
ONYX 25 可處理寬度達 560 毫米的印刷電路板(PCB),並且由於其開放式結構,電路板的長度不受限制。內建的視覺系統可確保元件的精確定位。多功能熱氣加熱頭可用於元件的焊接、拆除以及焊墊清理作業(包含非接觸式的殘餘錫清除)。此外,還提供多種獨特的選配功能,以支援更多樣化的製程需求。

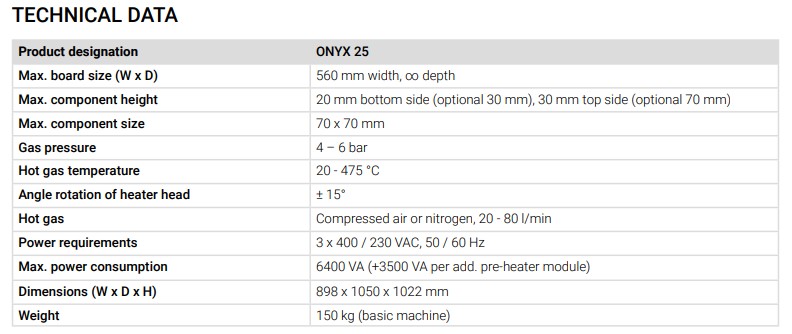

主要特點
-
2000 瓦多功能熱氣加熱頭:可進行元件焊接、拆除、焊墊清理(非接觸式殘餘錫去除),也可依客戶需求執行特定應用。
-
-
四軸馬達控制:具備閉迴路控制系統,確保精準移動。
-
-
整合手動旋鈕:便於快速且精準地定位熱氣頭。
-
-
自動化製程控制。
-
-
最多可支援 8 組熱電偶:有效控制製程溫度。
-
-
大尺寸電路板支援:可處理寬度達 560 mm 的電路板,長度則因開放式結構而無限制。
-
-
可處理不規則形狀板件:無需特殊治具。
-
-
底部預熱模組:每模組功率 3500 瓦,尺寸為 300 x 300 mm,可配置最多 2 個模組(總面積達 600 x 300 mm),並內建電路板冷卻系統。
-
-
Z 軸閉迴路壓力控制:用於自動拾取、上助焊劑、貼裝與拆卸流程,保護敏感元件。
-
-
氣流閉迴路控制:流量範圍 8 至 80 升/分鐘。
-
-
MFOV 視覺系統:可檢視尺寸達 75 x 75 mm 的元件,並可精準調整影像對比。
-
-
半自動非接觸式焊墊清潔:搭載 Z 軸馬達控制系統,用於殘餘錫的移除。
大型電路板的返修作業
得益於 <10 微米 的高貼裝精度、整合式壓力感測與四軸馬達控制系統,ONYX 25 在進行系列返修及其他多項應用時,能確保可重複性與最高品質。由於 ONYX 25 採開放式結構,因此可處理不限長度的電路板。此外,其可移動的焊接頭可在 X 軸上彈性定位,無需移動電路板本體。
ONYX 25 採用開放式架構,並搭配 VisualMachines™ 應用軟體中多項閉迴路控制參數,無論是簡單的實驗室應用,或是高複雜度且需高度重複精度的量產流程,皆可勝任。
應用範圍
返修
對位不良的元件可精確重新定位,損壞元件亦可可靠替換。
打樣(原型開發)
ONYX 25 可半自動組裝與焊接小型或超大型電路板上的元件。它也允許重複使用已使用過的昂貴元件。
後組裝流程
在初次組裝時遺漏的元件,可於後續透過 ONYX 25 加以貼裝與焊接。針對無法由量產設備處理的個別元件,也可藉此進行補件。
組裝作業
對於只需少量元件的電路板,ONYX 25 可作為一個可靠且半自動化的組裝解決方案。
支援元件
ZEVAC 的標準氣體噴嘴(來自 DRS 選擇性焊接設備)可直接套用於 ONYX 25,無需任何修改。ONYX 25 可輕鬆處理所有電子SMD元件與客製化元件。
